W nowoczesnym budownictwie energooszczędnym i pasywnym kluczowym wyzwaniem staje się nie tylko minimalizacja strat ciepła, ale również utrzymanie optymalnego mikroklimatu wewnętrznego. Systemy wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) stanowią tu standard. Jednak klasyczne wymienniki krzyżowe lub przeciwprądowe, odzyskujące wyłącznie ciepło jawne, mogą prowadzić do nadmiernego przesuszenia powietrza w okresie zimowym. Rozwiązaniem tej niedogodności jest zastosowanie wymiennika entalpicznego, który umożliwia równoczesną wymianę zarówno ciepła, jak i pary wodnej. Niniejszy artykuł stanowi szczegółową analizę fizykalnych podstaw działania tego rozwiązania oraz jego praktycznych implikacji.
1. Wprowadzenie do entalpii powietrza wilgotnego
Aby w pełni zrozumieć zasadę działania wymiennika entalpicznego, konieczne jest wprowadzenie pojęcia entalpii. W termodynamice, entalpia właściwa powietrza wilgotnego (oznaczana jako h) jest funkcją stanu, która opisuje całkowitą energię termiczną układu przypadającą na kilogram suchego powietrza. Wyraża się ona jako suma entalpii powietrza suchego oraz entalpii pary wodnej zawartej w powietrzu. Mówiąc prościej, entalpia łączy w sobie dwie składowe: ciepło jawne (zależne od temperatury) oraz ciepło utajone (związane z wilgocią, energią potrzebną do zmiany stanu skupienia wody).
Entalpia właściwa powietrza wilgotnego
Matematycznie można to zapisać przybliżonym wzorem: h = cp·t + x·(r0 + cpv·t), gdzie:
- cp – ciepło właściwe suchego powietrza (~1,005 kJ/kg·K),
- t – temperatura powietrza [°C],
- x – wilgotność bezwzględna [kg pary/kg s.p.],
- r0 – ciepło parowania wody w temperaturze 0°C (~2501 kJ/kg),
- cpv – ciepło właściwe pary wodnej (~1,86 kJ/kg·K).

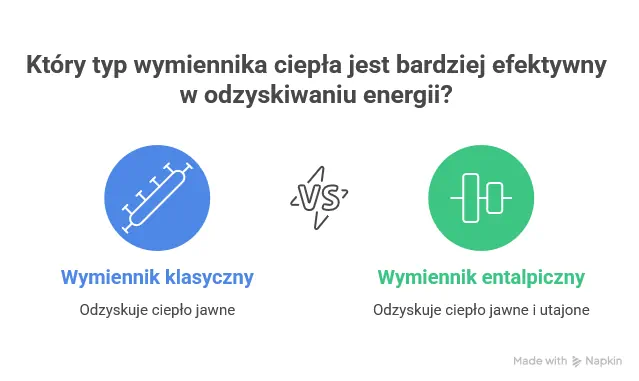

Klasyczny wymiennik odzyskuje wyłącznie pierwszą część związaną z temperaturą (ciepło jawne). Wymiennik entalpiczny umożliwia odzysk również drugiej składowej – ciepła utajonego, poprzez transport cząsteczek pary wodnej.
2. Zasada działania wymiennika entalpicznego
Wymiennik entalpiczny, zwany również regeneracyjnym lub hygroskopijnym, konstrukcyjnie przypomina standardowy wymiennik krzyżowy lub przeciwprądowy. Kluczową różnicą jest materiał, z którego wykonane są kanały przepływowe – jest to specjalna membrana entalpiczna (higroskopijna). Membrana ta charakteryzuje się selektywną przepuszczalnością: umożliwia dyfuzję pary wodnej (cząsteczek H2O), jednocześnie stanowiąc barierę dla przepływu masy powietrza, a tym samym dla zanieczyszczeń, alergenów, bakterii i zapachów.

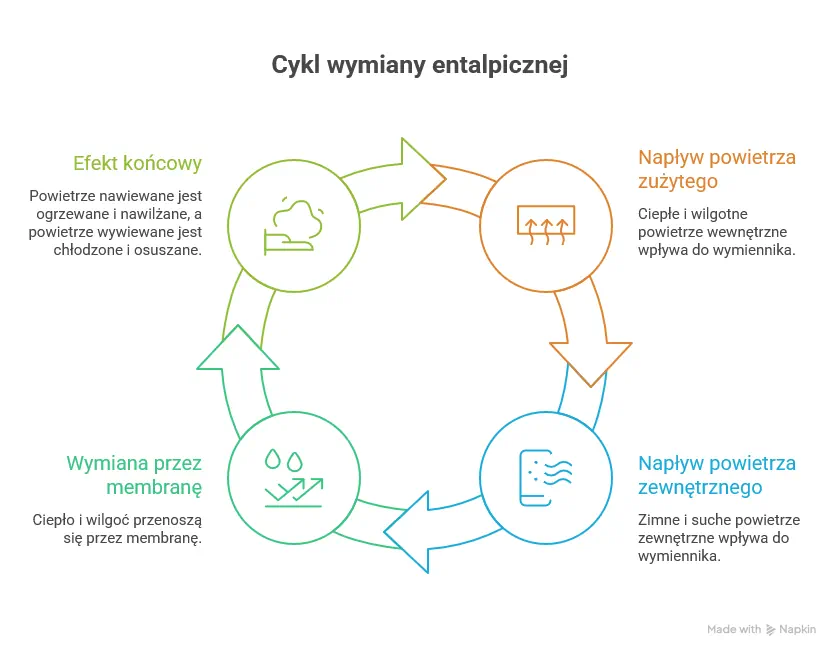

2.1. Mechanizm wymiany w cyklu rocznym
Proces wymiany można opisać w czterech punktach, obrazujących przepływ energii i masy:
Latem proces zachodzi analogicznie, lecz w przeciwnym kierunku: gorące i wilgotne powietrze zewnętrzne oddaje część ciepła i wilgoci do chłodniejszego i suchszego powietrza wywiewanego z klimatyzowanych wnętrz, ograniczając obciążenie wentylacji i klimatyzacji.
3. Bilans wilgoci i korzyści eksploatacyjne
Zastosowanie wymiennika entalpicznego ma fundamentalne znaczenie dla bilansu wilgoci w budynku. W standardowej rekuperacji, zimą wilgoć wytworzona przez mieszkańców (oddychanie, gotowanie, kąpiel) jest bezpowrotnie usuwana na zewnątrz, co prowadzi do spadku wilgotności względnej w pomieszczeniach nawet do 20-30%. Skutkuje to dyskomfortem (suchość skóry, oczu, podrażnienie dróg oddechowych) oraz zwiększoną emisją pyłów zawieszonych.
Klimat zimą – ochrona przed przesuszeniem
Dzięki odzyskowi pary wodnej, wilgotność względna w pomieszczeniach utrzymuje się na poziomie 40-55%, co jest zgodne z zaleceniami higienicznymi. Eliminuje to potrzebę stosowania dodatkowych nawilżaczy powietrza, które są źródłem kosztów i potencjalnym miejscem rozwoju mikroorganizmów.
Klimat latem – odciążenie klimatyzacji
W okresie letnim membrana ogranicza napływ wilgoci z zewnątrz do chłodzonego wnętrza. Redukcja wilgotności powietrza nawiewanego zmniejsza obciążenie utajone klimatyzatora, co przekłada się na niższe zużycie energii elektrycznej i lepszy komfort termiczny (mniejsze ryzyko uczucia duszności).
Zjawisko to obrazuje poniższe zestawienie porównawcze dla typowych warunków zimowych (parametry przykładowe dla budynku jednorodzinnego z rekuperacją o wydajności 300 m³/h).
| Parametr powietrza | Przed rekuperacją (zewnętrzne) | Za klasycznym wymiennikiem | Za wymiennikiem entalicznym |
|---|---|---|---|
| Temperatura [°C] | -10 | +18 | +18 |
| Wilgotność bezwzględna [g/kg] | 1,6 | 1,6 | ok. 4,5 |
| Wilgotność względna [%] (po ogrzaniu do 22°C) | - | ~10% | ~35-45% |
| Entalpia [kJ/kg] | -7,5 | +23,5 | +35,0 |
4. Sprawność entalpiczna i aspekty higieniczne
Efektywność wymiennika entalpicznego określa się poprzez sprawność entalpiczną, która jest miarą odzysku całkowitej energii (jawnej i utajonej). Wartości te są zazwyczaj podawane przez producentów dla różnych warunków pracy (normy EN 308). Nowoczesne wymienniki, jak np. seria airENTHALPY IC/IT/IS dedykowana do rekuperatorów Rotenso Wentilo ICON, osiągają wysokie sprawności entalpiczne, często przekraczające 75-85%.
4.1. Bezpieczeństwo mikrobiologiczne
Podkreślenia wymaga fakt, że membrana entalpiczna jest barierą absolutną dla drobnoustrojów. Przepuszczając jedynie cząsteczki pary wodnej (średnica ok. 0,0004 μm), zatrzymuje bakterie (ok. 0,2-5 μm), wirusy (ok. 0,02-0,3 μm, często przenoszone na większych kropelkach) oraz grzyby. Tym samym ryzyko przeniesienia patogenów między strumieniami powietrza jest znikome, a często niższe niż w przypadku nieszczelności w wymiennikach płytowych.
5. Często zadawane pytania (FAQ)
Nowoczesne wymienniki entalpiczne, dzięki przenoszeniu wilgoci, są mniej podatne na szronienie niż klasyczne wymienniki. Obecność wilgoci po stronie nawiewu obniża ryzyko kondensacji i zamarzania. Jednak w ekstremalnie niskich temperaturach systemy i tak wyposaża się w zabezpieczenia (np. nagrzewnicę wstępną lub automatykę przeciwszronieniową).
W zależności od producenta i jakości powietrza, żywotność membrany szacuje się na 5-10 lat. Niektóre modele można czyścić (np. strumieniem wody lub odkurzaczem), inne wymagają okresowej wymiany. Kluczowa jest regularna wymiana filtrów, która chroni wymiennik przed zanieczyszczeniem.
W większości domów energooszczędnych – tak. Utrzymuje wilgotność na komfortowym poziomie bez aktywnego nawilżania. W przypadku bardzo dużych zysków wilgoci (np. basen w domu) lub wyjątkowo suchych klimatów, może być jednak niewystarczający, ale w polskich warunkach sprawdza się doskonale.
Jeśli centrala wentylacyjna posiada uniwersalną obudowę, często można dokupić wkład entalpiczny jako zamiennik. To opłacalna modernizacja, która poprawia komfort i nieznacznie zwiększa odzysk energii. Przed zakupem należy sprawdzić kompatybilność z danym modelem.
6. Podsumowanie i rekomendacje techniczne

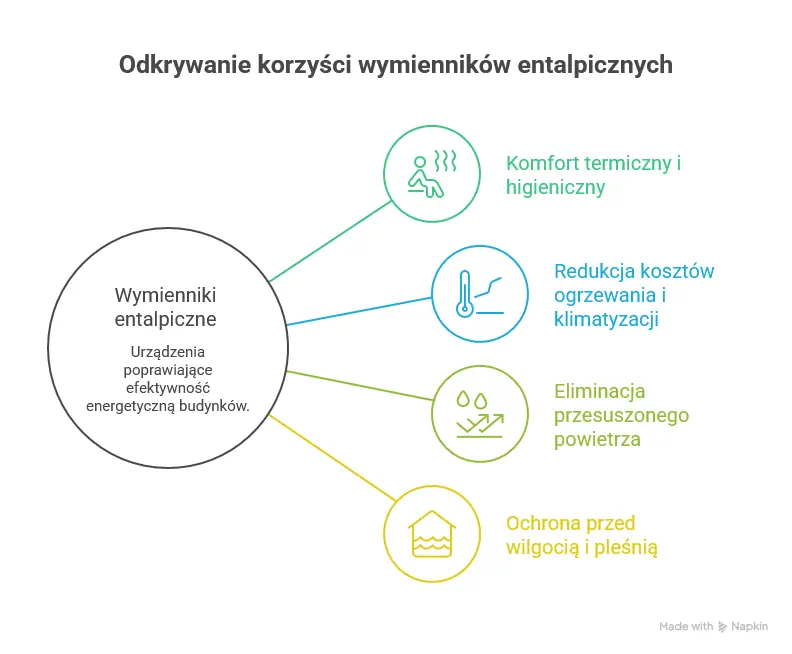

Wnioski dla praktyki inżynierskiej: Zastosowanie wymiennika entalpicznego w systemie wentylacji mechanicznej stanowi obecnie złoty standard w budownictwie o podwyższonej charakterystyce energetycznej. Pozwala ono na:
- znaczącą poprawę komfortu termicznego i higienicznego użytkowników,
- redukcję kosztów ogrzewania (dzięki odzyskowi ciepła utajonego) oraz klimatyzacji (poprzez odciążenie w zakresie wilgoci),
- eliminację problemu przesuszonego powietrza w sezonie grzewczym bez konieczności stosowania nawilżaczy,
- ochronę przegród budowlanych przed nadmierną wilgocią w lecie i rozwojem pleśni.
Decydując się na rekuperator z wymiennikiem entalicznym, inwestor zyskuje nie tylko niższe rachunki, ale przede wszystkim zdrowsze i bardziej stabilne środowisko wewnętrzne. Wybór konkretnego modelu powinien być poparty analizą projektu budowlanego oraz oczekiwaną sprawnością odzysku.
