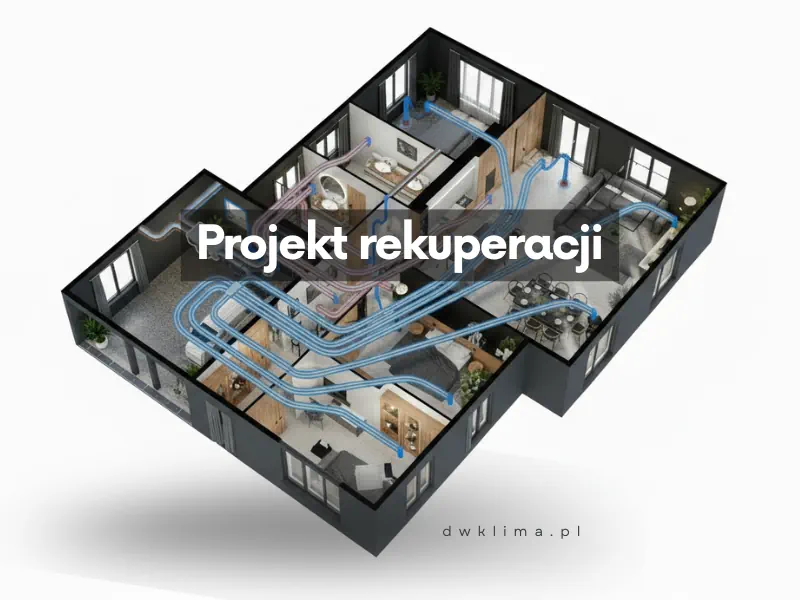

Projekt rekuperacji domy prywatne

Normy i wytyczne projektowe w projektowaniu rekuperacji

Projektowanie systemu opiera się na przepisach krajowych i europejskich:

• PN-B-03430:1983 – wentylacja budynków mieszkalnych i użyteczności publicznej.
• PN-EN 16798-1:2019 – wymagania dotyczące systemów wentylacyjnych w budynkach energooszczędnych.
• PN-EN 308:1997 – metody badania sprawności wymienników przeciwprądowych.
• Rozporządzenie w sprawie warunków technicznych budynków – minimalne strumienie wentylacyjne, parametry filtracji, izolacja kanałów.

Wytyczne określają m.in.: minimalne strumienie powietrza dla poszczególnych pomieszczeń, wymogi dotyczące odzysku ciepła, maksymalne prędkości powietrza i poziomy hałasu w pomieszczeniach.

Parametry kluczowe dla projektowania rekuperacji

Wysoka sprawność zmniejsza zapotrzebowanie na dodatkowe źródła ciepła.

Opory przepływu

Opory powietrza wynikają z długości przewodów, kolanek, filtrów i kształtek:

 $${\mathrm{\Delta P}}_{\mathrm{całk}}=\sum {\mathrm{\Delta P}}_{\mathrm{przewody}}+\sum {\mathrm{\Delta P}}_{\mathrm{kształtki}}+\sum {\mathrm{\Delta P}}_{\mathrm{filtry}}$$


W systemach domowych typowe wartości: 100–250 Pa. Wyższe wartości wymagają mocniejszych wentylatorów, co zwiększa zużycie energii i hałas.

Dobór komponentów rekuperacji

Jednostka centralna

• Wentylatory: z regulacją obrotów, energooszczędne (EC)
• Wymiennik ciepła: przeciwprądowy lub obrotowy
• Filtry: klasa G4/F7, z możliwością łatwej wymiany
• Automatyka: czujniki CO₂, wilgotności, temperatury

4 Kanały nawiewne i wywiewne

• Kanały elastyczne: 2–4 m/s
• Kanały sztywne: 3–6 m/s
• Minimalizacja ostrych kolanek i długich odcinków
• Izolacja termiczna 20–100 mm

Nawiewniki i wywiewniki

• Nawiewniki sufitowe, ścienne lub podłogowe
• Wywiewniki w kuchni i łazienkach, najlepiej przy suficie
• Regulacja strumienia dla komfortu termicznego

Poprawnie zaprojektowany system zapewnia komfort termiczny, jakość powietrza, oszczędność energii i cichą eksploatację. Symulacje i wizualizacje pozwalają przewidzieć problemy przed instalacją, minimalizując ryzyko błędów projektowych.
